Механизм выгрузки корзин Эльф 4М ИПКС-128-500МВ

Эльф 4М ИПКС-128-500МВ

Документы: Руководство пользователя , Декларация соответствия

Для использования с Автоклавом Эльф 4М ИПКС-128-500 и другими моделями. Точное соответствие можно уточнить у менеджеров.
Характеристики механизма выгрузки:

Максимальная грузоподъемность механизма выгрузки корзин, не более, кг: 400
Скорость подъема, м/мин: 8
Вылет стрелы, мм: 1250
Угол поворота стрелы, не более, градусов: 170
Расчетное количество обслуживаемых автоклавов, шт: 2
Установленная мощность, не более, кВт: 1,4
Габаритные размеры, не более, мм: 1700x700x3000
Масса, не более, кг: 180

Пример работы Механизма выгрузки корзин Эльф 4М ИПКС-128-500МВ:

На Видео представлена работа механизма подъема/опускания корзин.

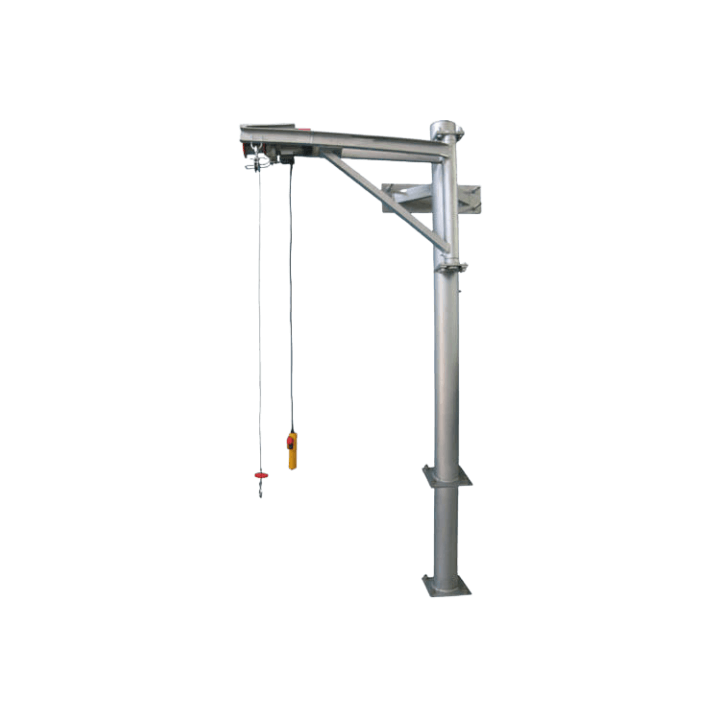

Опора и стойка изготовлены из трубы круглого сечения. В нижней части опоры приварена плита для крепления опоры к бетонному основанию. Сверху на опоре и снизу на стойке приварены фланцы для их крепления.
На стойке между двумя петлями установлена стрела, которая поворачивается за счет скользящей посадки. В нижней петле предусмотрен упорный подшипник для плавного поворота стрелы с корзиной автоклава.

На вершине стрелы ИПКС-128-500МВ закреплены тельфер с пультом управления и скоба . Скоба является местом для захвата при повороте стрелы.

Выгрузка корзины из автоклава осуществляется следующим образом: оператор производит сцепку крюком за ручку корзины автоклава. Корзина поднимается вверх нажатием кнопки «ВВЕРХ» с пульта до тех пор, пока дно корзины не поднимется выше автоклава. Далее стрела с корзиной вручную поворачивается в сторону и останавливается над местом выгрузки, а затем корзина опускается нажатием кнопки «ВНИЗ» с пульта. После установки корзины с банками на пол, оператор отцепляет крюк механизма выгрузки корзин ИПКС-128-500МВ от ручки корзины.
Загрузка корзины в автоклав производится в обратной последовательности.

ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

• Прежде чем эксплуатировать механизм выгрузки корзин, следует убедиться в том, что он прочно зафиксирован и установлен на соответствующем фундаменте. Проверить визуально наличие заземления.
• Подключить вилку тельфера к розетке. Механизм выгрузки корзин готов к работе.
• Поднимать и опускать груз (корзину) необходимо с помощью кнопок на пульте. При необходимости экстренного торможения нажать кнопку «СТОП» в виде красного гриба на пульте.
• Повернуть стрелу с корзиной вручную за скобу , используя зацеп и защитные рукавицы для предотвращения травм.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ИПКС-128-500МВ

• Техническое обслуживание механизма выгрузки корзин сводится к соблюдению правил эксплуатации, изложенных в данном паспорте, устранению неисправностей и периодическом осмотре, соблюдению санитарных правил для предприятий пищевой промышленности.
• Техническое обслуживание покупных комплектующих, входящих в состав механизма выгрузки корзин (тельфер), производится в соответствии с требованиями руководства пользователя.
• Не реже чем раз в год проверять наличие смазки в петлях и периодически смазывать места скольжения смазкой «ЛИТОЛ – 24» ГОСТ 21150-87. Для удобства смазки вкрутить масленки в резьбовые отверстия в петлях.
• Не реже одного раза в год необходимо зачищать места под болты заземления и покрывать их смазкой «ЦИАТИМ – 201» ГОСТ 6267-74.
• При вводе в эксплуатацию и затем не реже одного раза в год проводить статические испытания механизма выгрузки с нагрузкой 500 кг. Для испытаний установить на трос механизма выгрузки полиспас из комплекта полставки, зацепить крюк механизма выгрузки за скобу. Крюк полиспаса зацепить за испытательный груз 500 кг.
• Приподнять груз на 100 мм над поверхностью пола и выдержать 10 минут. Опустить груз. Осмотреть механизм выгрузки. Деформации и трещины в сварных швах и деталях механизма выгрузки не допустимы.

Ввод механизма выгрузки корзин ИПКС-128-500МВ в эксплуатацию должен проводиться специализированными предприятиями или службами предприятия изготовителя. Гарантийные обязательства не распространяются на оборудование со следами механических повреждений и на оборудование, подвергшееся несогласованному с предприятием изготовителем ремонту или конструктивному изменению.

Предприятие изготовитель оставляет за собой право, не уведомляя потребителей, вносить изменения в конструкцию изделия, не ухудшающие его паспортные характеристики.

Внимание!!! Использование непригодного механизма выгрузки корзин ИПКС-128-500МВ по назначению ЗАПРЕЩЕНО!

Регистрационный номер декларации о соответствии (копия на последней странице паспорта): ЕАЭС №RU Д-RU.НХ37.В.01930/20.
Дата регистрации декларации о соответствии: 09.04.2020.
