Установка фасовочно-упаковочная Эльф 4М ИПКС-122ДУС-1(Н)

Установка фасовочно-упаковочная Эльф 4М ИПКС-122ДУС-1(Н)

Документы: Руководство пользователя , Декларация соответствия

Укупорка стаканов осуществляется путем термической запайки горловины платинками из алюминиевой фольги.

Установка предназначена для фасовки и укупорки жидких и вязких продуктов в стаканы из полистирола с диаметром горловины 75 и 95 мм. Укупорка стаканов осуществляется путем термической запайки горловины платинками из алюминиевой фольги.

ИПКС-122ДУС-1(Н) оснащена импеллерным насосом, подающим продукт на излив непосредственно из расходной емкости Заказчика, лампой для бактерицидной обработки стаканов перед наполнением и укупоркой, устройством припайки платинок к горловине стаканов, кассетами-держателями стаканов и платинок и съемным накопительным столом для готовой продукции.

Поворот 4-х позиционного несущего диска, установка пустых и удаление укупоренных стаканов, наложение алюминиевой платинки после дозирования, а также включение операций дозирования и запайки осуществляются оператором в ручном режиме.

Установка выполнена из пищевой нержавеющей стали.

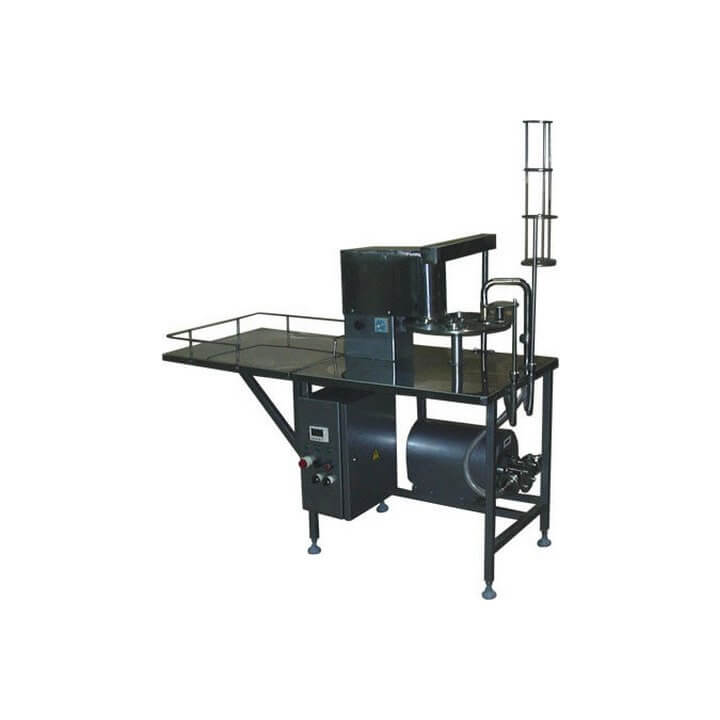

ИПКС-122ДУС-1(Н) представляет собой каркас, на котором размещены: излив, диск поворотный, механизм заварки. Слева на каркасе закрепляется съемный столик для накопления укупоренных стаканов.

Диск поворотный оснащен вкладышами и опирается на опору диска. Вкладыши на диск поворотный устанавливаются двух диаметров для работы со стаканами диаметрами 75 и 95 мм.

Механизм заварки служит для приварки платинок к стаканам и закрыт защитным кожухом. Магазин платинок 24 и магазин стаканов 25 имеют регулируемые по высоте стойки. Лампа бактерицидная служит для обеззараживания зоны дозирования.

В основании каркаса установлены блок управления и импеллерный насос. Насос соединяется входным штуцером с расходной емкостью, а выходным штуцером с изливом гибким шлангом. Каркас имеет опоры винтовые, позволяющие регулировать положение установки.

Пустой стакан берется из магазина стаканов и устанавливается во вкладыш на диске на позиции I. Затем поворотом диска на 90˚ против часовой стрелки стакан переводится на позицию II. На данной позиции ИПКС-122ДУС-1(Н) осуществляет дозирование продукта в стакан.

Подача дозы в стакан на позиции II и заварка стакана на позиции IV происходят одновременно по команде оператора, который нажимает кнопку «ПУСК ЦИКЛ» или автоматически после каждого поворота диска за счет датчика положения.

При этом происходит включение импеллерного насоса 10, который по гибкому шлангу подает на излив дозу продукта. После заполнения стакана дозой продукта импеллерный насос выключается и дозирование прекращается. Величина дозы задается программируемым реле.

После поворотом диска на 90˚ против часовой стрелки он переводится на позицию III. На данной позиции стакан с продуктом накрывается платинкой, которая берется оператором из магазина платинок.

После этого стакан с продуктом, накрытый платинкой, поворотом диска на 90˚ против часовой стрелки перемещается в позицию IV. На этой позиции утюжком осуществляется приварка платинки к стакану.

Заварка осуществляется следующим образом: срабатывает электромагнит и нагретый утюжок посредством рычажной системы прижимает платинку к фланцу стакана и приваривает ее.

Температура утюжка при заварке подбирается оператором при помощи реле-регулятора.

Одновременно с запайкой платинки к стакану на позиции IV происходит заполнение другого стакана на позиции II.

Производительность ИПКС-122ДУС-1(Н) составляет 600 стаканов/ч при дозе 500 мл.

Характеристики модели:

• Производительность при дозе 500 мл, не более: стаканов/ч 600
• Диапазон дозирования, мл: 100-500
• Объем емкостей для заполнения, л: 0.15, 0.20, 0.25 и 0.5л
• Погрешность дозирования, не более: % 2
• Температура дозируемого продукта, не более: °С 80
• Диаметр горловины стаканов, мм: 75, 95
• Привод: ручной/электромеханический
• Установленная мощность, кВт: 1,0
• Напряжение, В: 220
• Габаритные размеры, не более, мм: 1400x600x1300
• Масса, не более, кг: 120

Регистрационный номер декларации о соответствии (копия на последней странице паспорта): ЕАЭС №RU Д-RU.МН06.В.00047/19.

Ввод оборудования в эксплуатацию должен проводиться специализированными предприятиями или службами предприятия-изготовителя.

Гарантийные обязательства не распространяются на оборудование со следами механических повреждений и на оборудование, подвергшееся несогласованному с предприятием-изготовителем ремонту или конструктивному изменению.

Наша команда сможет осуществить ввод оборудования в эксплуатацию согласно всем техническим требованиям.

Если Вы покупаете оборудования без монтажа, мы бесплатно предоставим технические документы с требованиями для правильного подключения и установки.

Предприятие-изготовитель оставляет за собой право, не уведомляя потребителей, вносить изменения в конструкцию изделия, не ухудшающие его паспортные характеристики.
